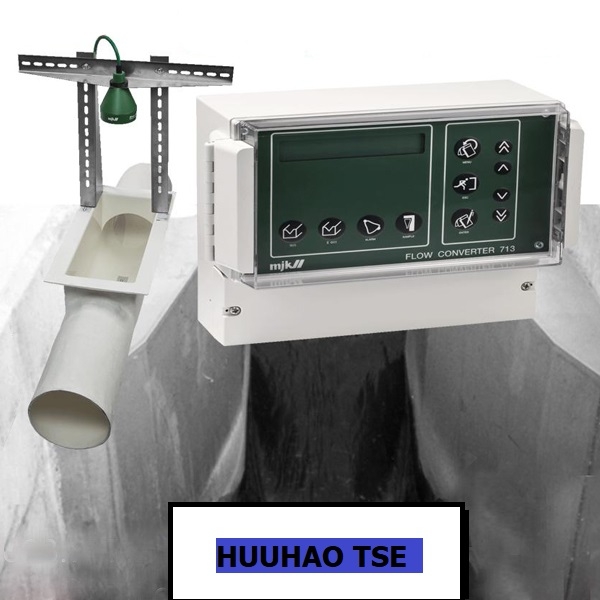

THIẾT BỊ/ĐỒNG HỒ ĐO LƯU LƯỢNG KÊNH HỞ MJK FLOW CONVERTER 713

Trong Nước thải, Bộ chuyển đổi dòng chảy MJK 713 đo mực nước phía sau đập hoặc trong máng chế tạo sẵn. Nó chuyển đổi mức bằng cách sử dụng công thức lưu lượng theo tiêu chuẩn ISO 1438 để tính toán lưu lượng thực tế và tổng khối lượng. Điều này mang lại cho bộ chuyển đổi dòng chảy 713 độ chính xác cao nhất có thể và do đó nó có thể được sử dụng cho mục đích thanh toán. Để cung cấp giải pháp cho nhiều ứng dụng, Đồng hồ đo lưu lượng kênh mở MJK được cung cấp cảm biến siêu âm hoặc thủy tĩnh.

Đầu ra của 713 Flow Converter có thể được kết nối với thiết bị bên ngoài hoặc bộ ghi dữ liệu để ghi lại lưu lượng. Các đầu ra kỹ thuật số được sử dụng cho, ví dụ như thiết bị cảnh báo bên ngoài để cảnh báo lưu lượng quá cao hoặc quá thấp, bộ đếm lưu lượng bên ngoài hoặc bộ lấy mẫu chất lỏng được điều khiển tương ứng với lưu lượng.

Đồng hồ đo lưu lượng kênh hở 713 thường được sử dụng để đo đầu ra từ các nhà máy xử lý, các vị trí dòng chảy bão hoặc các cửa xả nước thải công nghiệp. MJK cung cấp ba loại kênh đo lường; Venturi, Parshall và Palmer-Bowlus. Chúng có sẵn bằng thép không gỉ hoặc polyester gia cố bằng sợi thủy tinh tùy thuộc vào loại.

MJK 713 Flow Converter đo mực nước trước khi tràn hoặc trong máng đúc sẵn. Mực nước này có thể được chuyển đổi bằng các công thức chuẩn hóa ISO1438. Theo cách này, lưu lượng và tổng thể tích được tính toán với độ chính xác rất cao. Do đó, MJK 713 cũng có thể được sử dụng để giải quyết.

Bộ chuyển đổi dòng chảy 713 đi kèm với bộ truyền mức siêu âm hoặc thủy tĩnh - tùy thuộc vào giải pháp tốt nhất cho quá trình lắp đặt của bạn.

Để ghi lại luồng, tín hiệu đầu ra được gửi đến bộ điều khiển bên ngoài hoặc bộ ghi dữ liệu. Tín hiệu kỹ thuật số có thể được sử dụng cho các cảnh báo ví dụ như lưu lượng quá cao hoặc quá thấp. Nhưng tín hiệu cũng có thể được sử dụng để điều khiển dụng cụ lấy mẫu có thể lấy mẫu chất lỏng trong điều khiển tỷ lệ thuận với lưu lượng.

Sự chính xác: ≤ ±1 % (tối thiểu ±1 mm)

Thiết bị quan trắc lưu lượng đầu ra kênh hở
Chưa bao gồm máng đo lưu lượng
Áp dụng cho các loại máng đo thủy lực: loại đập chắn có khe hình chữ V, đập chắn cửa chữ nhật, máng đo Parshall hoặc xây máng bằng gạch thẻ, lót gạch men.
Bộ đo lưu lượng kênh hở MJK 713 đo mực nước đằng sau đập hoặc trong máng, chuyển đổi giá trị mực nước sử dụng công thức theo chuẩn ISO 1438, để tính toán lưu lượng thực tế và tổng lưu lượng
Lưu lượng được tính toán từ giá trị mực nước đo bởi đầu dò mực nước dùng công nghệ siêu âm hoặc áp suất
Có thể sử dụng cho các kênh xả thải không tiêu chuẩn
Thiết bị đo lưu lượng tự động cho mương hở, đo được cho các mương hở có lưu lượng: 0 – 20.000 m3/ngày.đêm
Cảm biến siêu âm
Phạm vi đo:  0-3 m
Nhiệt độ hoạt động: -20 đến 60 ° C
Vật liệu: PP Green/Glass filled polyester Black/Glass reinforced epoxy White
Cáp: Chống thấm dầu, cách điện PVC, chiều dài 12m (Max. 100m)
Vỏ: IP 68, chống thấm nước, có khả năng chịu được khi bị nhận chìm trong nước, tối đa 1 bar
Thiết bị hiển thị lưu lượng
Khoảng đo: 0-3m
Nguồn điện: 220-240V AC, 110-120V AC hoặc 24V DC appr. 10 VA
Vật liệu: vỏ ngoài và vỏ bằng polystyrol
Vỏ bọc: IP 65
Hiển thị: LCD 2x24 ký tự để đọc và lập trình
Độ chính xác:  ≤ ± 1% (min. ± 1 mm)
CE: EN 61000-6-4 2007, EN 61000-2 2005
---------------------------------------------------------
Model: 713
Hãng sản xuất: MJK-Đan Mạch"
