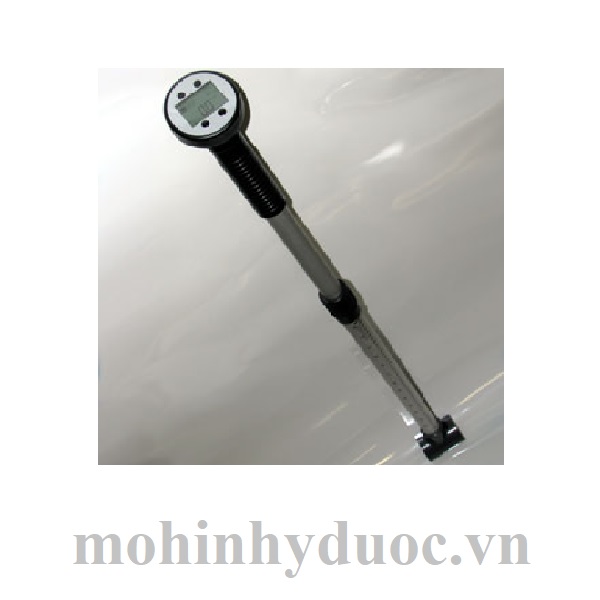

Thiết bi đo lưu lượng dòng chảy FP311 Global

Thiết bi đo lưu lượng dòng chảy FP311 Global

- Mã hàng: FP311

- Hãng sản xuất: Global water – Mỹ

- Xuất xứ: USA

- Bảo hành: 12 tháng

Mô tả sản phẩm:

- Thiết bi đo lưu lượng dòng chảy FP311 rất phù hợp cho đo tốc độ dòng chảy ở kênh hở, suối, sông thải và nước thải công nghiệp.

- Tay cầm điều khiển có khả năng co duỗi được với một thước đo mực nước.

- Màn hình LCD hiển thị dạng số m/s hoặc ft/s

- Các model Brochure: FP111, FP211, & FP311 GLOBAL WATER FLOW PROBE

Thông số kỹ thuật:

- Bộ điều khiển kỹ thuật số chống nước

- Khoảng đo: 0.3-19.9 FPS (0.1-6.1 MPS)

- Độ chính xác: 0.1 FPS

- Kiểu sensor: Cánh quạt Tuabin với thiết bị thu biến điện từ

- Khả năng lưu 30 bộ dữ liệu

- Độ dài tay cầm điều khiển: (2.5 to 5.5 ft)

- Vật liệu: PVC, nhôm anốt hóa, giá bằng thép không gỉ

- Pin: tích hợp trong, tuổi thọ pin gần 5 năm sử dụng

- Nhiệt độ vận hành: -20 ° đến 70 °C

Sản phẩm bao gồm:

- Máy chính với tay cầm điều khiển: (2.5 to 5.5 ft)

- Hộp đựng

- Tài liệu hướng dẫn sử dụng tiếng Anh + tiếng Việt

Hướng dẫn chung máy đo tốc độ dòng chảy FP111, FP211 hoặc FP311

• Loại bỏ bất kỳ mảnh vụn nào có thể cản trở cánh quạt của đầu dò dòng chảy. Đảm bảo rằng cánh quạt quay tự do bằng cách thổi vào nó. Một số tiếng kêu của cánh quạt trong không khí là bình thường, ổ trục được thiết kế để hoạt động tốt nhất khi bị ướt.

• Hướng thẳng cánh quạt vào dòng chảy bạn muốn đo. Đối mặt với mũi tên bên trong vỏ cánh quạt ở phía hạ lưu. Tay cầm đầu dò FP111 là thanh hai phần có thể mở rộng từ khoảng 3 'đến 6', FP211 là thanh ba phần có thể mở rộng từ 5 'đến 15', FP311 là phiên bản ngắn hơn của FP211 từ 2.5 'đến 5.5' . Để mở rộng thanh để đặt đúng vị trí trong dòng chảy, hãy nới lỏng đai ốc khóa trên tay cầm. Để hỗ trợ định hướng chính xác đầu dò dòng chảy phù hợp với dòng chảy, một vây căn chỉnh tùy chọn có sẵn từ Global Water, số bộ phận BA0210.

• Để kéo dài tuổi thọ pin, chế độ năng lượng thấp được kết hợp sẽ có hiệu lực sau 5 phút không hoạt động. Nếu cánh quạt dừng lại và không có nút nào được nhấn trong 5 phút, chế độ này sẽ có hiệu lực và màn hình hiển thị vận tốc sẽ trống. Nhấn bất kỳ trong 4 nút ấn để khởi động máy tính sao lưu để thực hiện các phép đo hoặc viewnhập dữ liệu được lưu trữ.

• Để thực hiện phép đo, hãy đảm bảo rằng máy tính không ở chế độ năng lượng thấp bằng cách xác nhận rằng các màn hình vận tốc được hiển thị. Nếu các màn hình này trống, hãy nhấn bất kỳ nút nào để khởi động lại máy tính. Đặt cánh quạt tại điểm đo mong muốn và nhấn nút ĐẶT LẠI để bắt đầu lấy các giá trị trung bình, tối thiểu và tối đa mới. Nếu bạn không đặt lại dữ liệu này, số đọc tối thiểu sẽ bằng XNUMX và mức trung bình sẽ bao gồm tất cả các số đọc bằng XNUMX kể từ lần đặt lại cuối cùng. Các phép đo được cập nhật một lần mỗi giây. Nhấn ĐẶT LẠI trước khi bắt đầu đo là cần thiết để có độ chính xác tốt nhất.

• Để xác định dòng chảy từ dữ liệu vận tốc, hãy đo hoặc tính diện tích mặt cắt ngang của dòng chảy của bạn theo bộ vuông (hoặc mét vuông khi thực hiện phép đo bằng m / s). Nếu bạn đang đo dòng chảy trong ống tròn, hãy đo độ sâu của nước và đường kính ống, sau đó sử dụng các bảng kèm theo để xác định diện tích mặt cắt ngang (xem Phụ lục A: Tính toán cho dòng chảy trong ống được lấp đầy một phần). Nếu bạn đang đo dòng chảy ở một loại kênh khác, hãy đo độ sâu của nước theo cách thủ công tại một số điểm trên dòng chảy. Các phép đo này được ghi lại dễ dàng nhất bằng cách vẽ biểu đồ trên giấy kẻ ô vuông với tỷ lệ 1 foot vuông (hoặc mét) trên mỗi ô vuông giấy kẻ ô vuông. Sau đó, có thể tìm thấy diện tích mặt cắt ngang (tính bằng mét vuông hoặc mét) bằng cách đếm số ô vuông trong luồng.

• Vận tốc trung bình nhân với diện tích mặt cắt ngang bằng dòng chảy hoặc Q = V x A; trong đó vận tốc tính bằng FT / S và diện tích tính bằng FT² (hoặc M / S và M²)

• Nếu cánh quạt bị bám bẩn trong khi đo lưu lượng, hãy làm sạch nó cho đến khi cánh quạt quay tự do và bắt đầu lại.

Vận tốc trung bình

Đầu dò lưu lượng được sử dụng để đo vận tốc nước trung bình. Tốc độ dòng chảy thay đổi vì một số lý do:

• Các vận tốc thay đổi trong suốt tiết diện của dòng chảy do ma sát giữa nước và kênh. Nói chung, các vận tốc lớn hơn ở trung tâm của dòng chảy và ít hơn ở gần đáy và các bên của kênh.

• Nước dâng với vận tốc theo thời gian. Trong dòng chảy êm đềm, vận tốc tại một điểm cụ thể có thể dễ dàng thay đổi 1-2 feet / giây trong khoảng thời gian một phút. Sự dao động hoặc tăng vọt của dòng chảy này phải được tính trung bình để có được số đọc dòng chảy trung bình chính xác (để đầu dò trong dòng chảy qua một loạt các lần tăng dòng).

• Nước không phải lúc nào cũng chuyển động theo cùng một hướng. Ngay cả dòng nước êm đềm nhất cũng chứa sự hỗn loạn làm cho nước chuyển động theo các hướng khác nhau. Những vectơ vận tốc này không song song với dòng chảy sẽ được coi là chuyển động chậm hơn vì chỉ một phần của vectơ song song với dòng chảy. Không giống như các loại thiết bị đo vận tốc nước khác, vỏ bảo vệ cánh quạt của Global Water's Flow Probe sẽ dẫn nước song song với dòng chảy và giúp loại bỏ các lỗi do đo không đúng các vectơ vận tốc không song song với dòng chảy.

• Các vật cản lớn trong dòng chảy như đá và cây cối sẽ làm cho nước chảy xung quanh chúng, có thể làm cho dòng chảy đổi hướng trong một khoảng cách ngắn so với các vật cản này. Để đo đúng vận tốc nước thực, đầu dò lưu lượng cần phải thẳng hàng với dòng chảy.

Đầu dò lưu lượng có thể được sử dụng theo ba cách để xác định vận tốc trung bình trong dòng.

• Đối với các dòng chảy và đường ống nhỏ, đầu dò có thể được di chuyển chậm và trơn tru trong suốt dòng chảy trong quá trình đo vận tốc trung bình. Di chuyển đầu dò một cách trơn tru và đều đặn qua lại từ trên xuống dưới của dòng chảy sao cho đầu dò nằm ở mỗi điểm trong dòng chảy trong khoảng thời gian gần như nhau. Chức năng hẹn giờ trong màn hình có thể được sử dụng để theo dõi thời gian đo. Tiếp tục di chuyển đầu dò trong 20-40 giây để thu được giá trị trung bình chính xác tính đến mức tăng. (Di chuyển đầu dò như thể bạn đang phun sơn và cố gắng có được một lớp sơn đều trên toàn bộ bề mặt.) Đầu dò dòng chảy sử dụng trung bình vận tốc thực. Nhấn nút ĐẶT LẠI bằng không vận tốc trung bình / tối thiểu / tối đa và trung bình chạy được bắt đầu. Miễn là đầu dò vẫn còn trong dòng chảy, việc lấy trung bình tiếp tục. Để dừng tính trung bình, hãy nhấn nút LƯU, trong chế độ Lưu dữ liệu, việc lấy trung bình sẽ tạm dừng. Trong chế độ này, chức năng của nút LƯU chuyển thành SET. Nhấn SET để lưu trữ dữ liệu và đặt lại trung bình / phút / tối đa hoặc nhấn QUAY LẠI để tiếp tục lấy mức trung bình trước đó mà không cần lưu trữ dữ liệu vào bộ nhớ. Một lần đọc được thực hiện mỗi giây và giá trị trung bình liên tục được hiển thị. Cho người yêu cũample, sau 10 giây, 10 lần đọc được cộng lại và sau đó chia cho 10 và giá trị trung bình này được hiển thị. Khi số đọc trung bình trở nên ổn định, vận tốc trung bình thực của dòng sẽ thu được.

• Đối với những con sông và suối lớn hơn mà Đầu dò dòng chảy không thể dễ dàng di chuyển trong suốt dòng chảy, hãy chia dòng chảy thành các phần phụ có chiều rộng từ 1-3 feet, tùy thuộc vào chiều rộng của dòng chảy. Chúng tôi khuyên bạn nên chia các phần phụ trên sơ đồ giấy đồ thị của quy trình chuyên nghiệpfile. Chạy một thước đo qua dòng để tham khảo. Có được chuyên gia về luồng thẳng đứngfile ở trung tâm của mỗi tiểu mục: không có chức năng tính trung bình và di chuyển Đầu dò dòng chảy theo chiều dọc từ bề mặt xuống dưới, lên và xuống, chậm và trơn tru trong 20-40 giây để thu được mức trung bình tốt. Vận tốc trung bình (thu được với Đầu dò lưu lượng) nhân với diện tích của phần phụ (sử dụng sơ đồ trên giấy của bạn) bằng lưu lượng của phần phụ (Q = V x A). Sau khi thu được luồng của từng tiểu mục, hãy cộng tất cả các luồng của tiểu mục để thu được tổng lưu lượng của luồng.

• Đối với USGS “phương pháp 6 chục”, Đầu dò dòng chảy được đặt ở trung tâm của phần phụ ở độ sâu tính từ bề mặt 0.6 của tổng độ sâu. Đầu dò lưu lượng được giữ ở vị trí và vận tốc trung bình thu được trong khoảng thời gian 40 giây. Độ sâu 0.6 được giả định là điểm vận tốc trung bình của chuyên gia thẳng đứngfile. Do đó, mức trung bình này tương tự như mức thu được trong kỹ thuật 2 (ở trên) tuy nhiên; chúng tôi cảm thấy rằng kỹ thuật 2 chính xác hơn.

Hoạt động màn hình hiển thị

Hiển thị chính
Trong màn hình chính, 4 nút được gắn nhãn như hình.

• Nút MODE chuyển đổi màn hình phía trên giữa vận tốc trung bình tối thiểu, tối đa và bộ đếm thời gian. Nhãn bên cạnh màn hình này thay đổi để chỉ ra chính xác tham số nào được hiển thị.

• Nút MENU được sử dụng để view dữ liệu được lưu trữ, xóa dữ liệu, đặt đơn vị lưu lượng thành FT / S hoặc M / S, và thay đổi cài đặt hiệu chuẩn.

• Nhấn nút MENU trong 2 giây để vào menu cài đặt. Trong chế độ menu, nhãn của 4 nút trên màn hình LCD có thể thay đổi để chỉ ra các chức năng khác nhau.

• Nút LƯU được sử dụng để lưu dữ liệu vận tốc trung bình, tối thiểu và tối đa vào bộ nhớ.

• Nút ĐẶT LẠI khiến dữ liệu trung bình, tối thiểu và tối đa được đặt thành vận tốc tức thời hiện tại được hiển thị trong màn hình lớn phía dưới. Tính trung bình và lưu trữ các giá trị tối thiểu và tối đa bắt đầu tại thời điểm đó với tốc độ một lần mỗi giây.

Lưu ý rằng cánh quạt phải ở vị trí để bắt đầu thực hiện phép đo khi nhấn nút ĐẶT LẠI; nếu không, có thể nhấn lại nút. Khi nhấn nút ĐẶT LẠI trong khi cánh quạt không quay, các thông số trung bình / phút / tối đa đều được đặt thành không. Điều này sẽ làm cho vận tốc tối thiểu luôn đọc số XNUMX và vận tốc trung bình sẽ bao gồm tất cả các số đọc số XNUMX kể từ lần đặt lại cuối cùng. Nhấn nút ĐẶT LẠI khi bắt đầu thực hiện bất kỳ phép đo mới nào.

Lưu vào bộ nhớ

Khi nhấn nút LƯU, màn hình lưu dữ liệu sẽ hiển thị và chức năng của các nút được thay đổi. Trong chế độ này, việc lấy trung bình và tích lũy các giá trị tối thiểu và tối đa bị tạm dừng. Màn hình phía trên hiển thị vị trí bộ nhớ trống tiếp theo, trong trường hợp này là 024. Màn hình phía dưới hiển thị số đọc trung bình hiện tại. Nhấn nút QUAY LẠI để quay lại chế độ hiển thị chính mà không cần lưu và tiếp tục thu thập dữ liệu ở nơi đã dừng. Nhấn nút SET sẽ lưu các thông số hiện tại vào vị trí bộ nhớ hiển thị ở màn hình phía trên và máy tính trở về chế độ hiển thị chính; tự động đặt lại các giá trị trung bình, nhỏ nhất và lớn nhất.

Vị trí bộ nhớ được tăng tự động. Tức là, nếu dữ liệu được lưu vào vị trí 024, lần nhấn LƯU tiếp theo, vị trí sẽ hiển thị 025. Có tổng cộng 30 vị trí bộ nhớ. Sau khi dữ liệu được lưu vào vị trí 030, chức năng lưu tiếp theo sẽ quay trở lại vị trí 001, hãy cẩn thận để không ghi đè lên dữ liệu đã lưu trước đó. Nếu bạn không muốn lưu trữ dữ liệu vào vị trí được hiển thị, hãy sử dụng các nút mũi tên LÊN và XUỐNG để chọn vị trí bộ nhớ mong muốn trước khi nhấn SET. Nếu đã có dữ liệu được lưu trong một vị trí bộ nhớ cụ thể, nhấn SET sẽ ghi đè dữ liệu cũ bằng dữ liệu mới và không có cảnh báo nào được đưa ra.

Menu cài đặt

Để vào menu cài đặt, nhấn và giữ nút MENU trong 2 giây. Mỗi lần nhấn nút MENU sẽ chuyển qua 1 trong 4 tùy chọn, Nhấn BACK bất kỳ lúc nào để trở về chế độ hiển thị chính. 4 tùy chọn menu là View dữ liệu, Xóa tất cả dữ liệu, Đặt đơn vị vận tốc và Đặt số hiệu chuẩn; nhấn SET để vào màn hình cài đặt cho chức năng menu hiện tại.

View Ngày

Từ View Màn hình menu dữ liệu, nhấn SET đểview dữ liệu được ghi lại.

Vị trí bộ nhớ được hiển thị ở màn hình phía trên và dữ liệu được hiển thị ở màn hình lớn hơn phía dưới. Sử dụng các nút mũi tên LÊN và XUỐNG để thay đổi vị trí bộ nhớ bạn muốn view. Sử dụng nút MODE để chọn giá trị dữ liệu trung bình, nhỏ nhất hoặc lớn nhất cho vị trí bộ nhớ đã chọn. Biểu tượng AVG, MIN hoặc MAX được hiển thị ở ngoài cùng bên phải để cho biết giá trị dữ liệu nào đang được hiển thị, AVG trong ví dụample hiển thị. Nhấn nút SET để quay lại màn hình menu.

Xóa tất cả
Từ màn hình menu Xóa tất cả, nhấn SET để xóa tất cả dữ liệu được lưu trữ.

Màn hình phía trên hiển thị số lượng tập dữ liệu được lưu trữ và màn hình phía dưới hiển thị số không. Như một cảnh báo, màn hình đang nhấp nháy. Nhấn BACK để hủy bỏ chức năng Xóa tất cả và quay lại màn hình menu. Nhấn SET để xóa tất cả dữ liệu khỏi bộ nhớ. Sau khi xóa, dữ liệu không thể được phục hồi.

Đặt đơn vị luồng

Từ màn hình menu Set Units, Nhấn SET để thay đổi Flow Unit.

Màn hình phía dưới hiển thị các đơn vị lưu lượng hiện tại của FT / S hoặc M / S. Sử dụng các mũi tên LÊN và XUỐNG để chọn một đơn vị mới. Nhấn SET để lưu lựa chọn mới và quay lại màn hình menu. Nhấn BACK để quay lại màn hình menu mà không lưu. Trong màn hình menu, đơn vị hiện tại đã chọn được hiển thị.

Đặt hệ số hiệu chuẩn

Từ màn hình menu Set Calibration, nhấn Set để thay đổi hệ số hiệu chuẩn.

Hệ số hiệu chuẩn được thiết lập tại nhà máy và nói chung sẽ không cần thay đổi. Nếu bạn muốn thay đổi nó, hãy nhấn SET. Sử dụng các nút mũi tên LÊN và XUỐNG để chọn hệ số hiệu chuẩn mới. Nhấn SET để lưu lựa chọn mới và quay lại màn hình menu. Nhấn BACK để quay lại màn hình menu mà không lưu.
Trong màn hình menu, số hiệu chuẩn được hiển thị cho biết cài đặt được lưu trữ hiện tại. Hệ số hiệu chỉnh bằng tốc độ quay của chân vịt tính bằng vòng / phút tương đương với vận tốc nước 1 foot trên giây. Nó được sử dụng để chia tỷ lệ vòng quay của cánh quạt với vận tốc nước tính bằng FT / S. Trong người yêu cũample hiển thị, 323 RPM = 1 FT / S. Hệ số hiệu chuẩn phải được đặt trong khoảng 200-400.
Hệ số hiệu chuẩn chỉ quy đổi tốc độ quay thành vận tốc tính bằng FT / S. Nếu đơn vị lưu lượng được đặt thành M / S (mét trên giây), hệ số hiệu chuẩn không cần thay đổi. Việc chuyển đổi giữa FT / S và M / S được thực hiện một cách toán học bởi máy tính luồng.
Máy tính đầu dò lưu lượng được hiệu chuẩn tại nhà máy cho từng đầu dò lưu lượng tại thời điểm mua và không cần thay đổi. Hệ số hiệu chuẩn được cung cấp trên chứng chỉ hiệu chuẩn đi kèm với mỗi đầu dò lưu lượng. Nếu hệ số tỷ lệ này vô tình bị thay đổi, hãy tham khảo chứng chỉ hiệu chuẩn này cho đầu dò lưu lượng hoặc liên hệ với Global Water và cung cấp số sê-ri của đầu dò lưu lượng. Bởi vì mỗi đầu dò lưu lượng khác nhau một chút, hệ số hiệu chuẩn có thể khác nhau đối với mỗi đầu dò. Nếu máy tính thay thế được mua hoặc máy tính được sử dụng trên một đầu dò lưu lượng khác, hệ số hiệu chuẩn có thể cần được thay đổi để đạt được độ chính xác nhất.
Hệ số tỷ lệ chỉ được sử dụng để hiệu chỉnh sự khác biệt giữa các đầu dò lưu lượng, không có sự thay đổi từ máy tính này sang máy tính khác.

Thông số kỹ thuật

• Phạm vi: 0.3-19.9 FT / S (0.1-6.1 M / S)

• Độ chính xác: 0.1 FT / S (0.1 M / S)

• Tính trung bình: Trung bình chạy kỹ thuật số thực được cập nhật một lần mỗi giây

• Hiển thị: LCD, chống chói và UV được bảo vệ

• Loại cảm biến: Cánh quạt Turbo-Prop với bộ nạp từ tính

• Chiều dài và trọng lượng:
  FP111: 3 'đến 6', 2 Lbs.
  FP211: 5 'đến 15', 3 Lbs.
  FP311: 2.5 'đến 5.5', 2 Lbs.

• Trọng lượng vận chuyển (Mỹ):
  FP111: 10 lbs.
  FP211: 13 lbs
  FP311: 5 lbs.

• Vật liệu: Đầu dò: PVC và nhôm anodized với ổ đỡ nước bằng thép không gỉ
  Máy tính: Vỏ ABS / Polycarbonate với lớp phủ polyester

• Quyền lực: Lithium bên trong, tuổi thọ khoảng 5 năm Không thể thay thế

• Nhiệt độ lưu trữ: -30º đến 80º C (-22 ° đến 176 ° F)

Bảo trì

• Xử lý thăm dò:
  Khi khe co giãn của Flow Probe bị ngập nước, nước sẽ đi vào tay cầm của Probe. Sau khi sử dụng, làm khô đầu dò bằng cách tách hai phần tay cầm, xả nước bên trong tay cầm đầu dò và để tay cầm khô ở nơi ấm áp trước khi lắp ráp lại. Tay cầm của Flow Probe có thể được làm sạch bằng xà phòng nhẹ và nước. Bạn không nên để ngập đầu cực và máy tính. Nếu máy tính bị ngập nước, hãy tháo nó khỏi Đầu dò dòng chảy và lau khô bằng vải mềm

• Làm sạch:
  Đảm bảo Turbo Prop quay tự do trước và sau khi đo của bạn. Thổi vào giá đỡ theo hướng dòng chảy. Chân chống phải quay tự do. Nếu không, hãy rửa đầu dò trong nước sạch và loại bỏ bất kỳ dây nào có thể nhìn thấy hoặc các mảnh vụn khác khỏi ổ đỡ. Điều này sẽ khắc phục sự cố. Nếu chân chống vẫn không quay tự do, hãy tháo vít đẩy và chân chống, rồi rửa chúng bằng nước sạch hoặc xà phòng và nước. Thay thế chân chống và vít. Vặn chặt vít nhưng đảm bảo cột vẫn quay tự do.

Trouble Shooting

• Một. Thổi vào cánh quạt. Cánh chống phải quay tự do và có thể tạo ra tiếng ồn (tiếng kêu) khi bạn thổi vào nó. Trụ đỡ phải lỏng lẻo trên trục khi bạn dùng ngón tay đẩy nó. Nếu cánh quạt không quay tự do, hãy rửa lại bằng nước sạch hoặc ngâm trong nước xà phòng nhẹ.

• b. Một nam châm kim loại nhỏ phủ chất kết dính trong suốt được lắp trên một lưỡi của cánh quạt. Đảm bảo nam châm ở đúng vị trí và chưa bị tháo ra. Nam châm này là cần thiết để tạo ra tín hiệu cho máy tính.

• C. Tháo giá đỡ máy tính khỏi tay cầm cực bằng cách kéo giá đỡ lên khỏi cực. Giá đỡ sẽ phát ra âm thanh tách. Đảm bảo không có hơi ẩm xung quanh phích cắm hoặc ổ cắm. Nếu phích cắm và ổ cắm bị ướt, hãy lau khô các bộ phận và đặt cả hai ở nơi ấm áp qua đêm. Đẩy giá đỡ máy tính trở lại để xử lý cho đến khi bạn nghe thấy tiếng tách. Nếu bạn không nghe thấy âm thanh này, có nghĩa là giá đỡ không được đặt trên tất cả các vị trí hoặc đầu nối có thể bị lỗi.

• d. Kiểm tra số hiệu chuẩn trong menu cài đặt. Con số này được hiển thị trên chứng chỉ hiệu chuẩn được cung cấp cùng với đầu dò lưu lượng. Cũng có thể nhận được bằng cách liên hệ với bộ phận Hỗ trợ kỹ thuật của Global Water, sẵn sàng cung cấp số sê-ri cho đầu dò lưu lượng.

• e. Nếu màn hình trống, hãy nhấn bất kỳ nút nào trong 4 nút để kích hoạt. Nếu màn hình vẫn trống, có vẻ mờ hoặc hiển thị chỉ báo pin yếu; pin có thể yếu. Pin không thể thay thế được, bạn cần mua một máy tính mới từ Global Water
