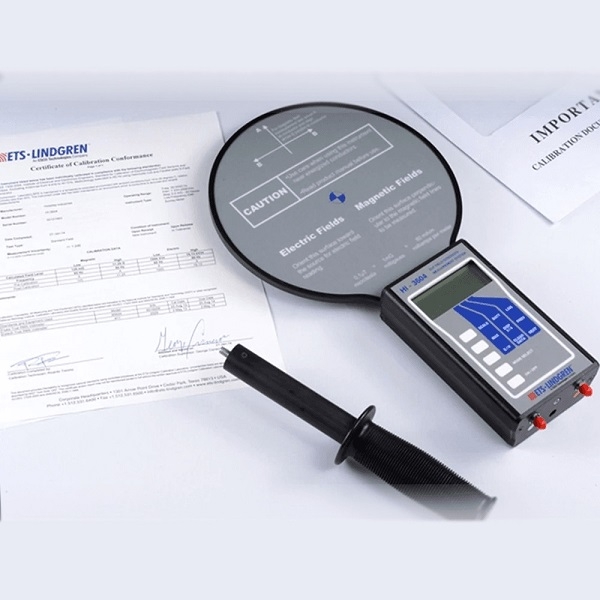

THIẾT BỊ ĐO ĐIỆN TỪ TRƯỜNG TẦN SỐ THẤP HI-3604 ETS-LINDGREN

Máy đo khảo sát ELF HI-3604 của ETS-Lindgren được thiết kế để đánh giá cả điện trường và từ trường liên quan đến đường dây điện 50/60 Hz, thiết bị và thiết bị chạy bằng đường dây. Máy đo khảo sát tần số thấp HI-3604 cung cấp cho kỹ sư, chuyên gia vệ sinh công nghiệp và chuyên gia sức khỏe và an toàn một công cụ tinh vi để điều tra chính xác môi trường tần số nguồn.

Màn hình LCD tùy chỉnh biểu thị điện trường theo đơn vị vôn/mét và từ trường theo đơn vị gauss, tesla hoặc ampe/mét. Một chỉ báo tương tự dạng biểu đồ thanh hỗ trợ nhanh chóng xác định hướng trường tối đa và “điểm nóng”. Phạm vi tự động hoàn toàn và bảng điều khiển công tắc màng kín làm cho máy đo HI-3604 ELF Survey trở nên lý tưởng cho các cuộc khảo sát thực địa. Tính năng ghi dữ liệu tích hợp cho phép lưu tối đa 112 lần đọc vào bộ nhớ trong.

Hệ thống đo cường độ trường tần số điện HI-3604 được thiết kế để hỗ trợ đánh giá điện trường và từ trường liên quan đến các đường dây truyền tải và phân phối điện 50/60 Hz cùng với các thiết bị và dụng cụ vận hành bằng điện. Khả năng đọc kỹ thuật số trực tiếp cường độ trường được thiết bị cung cấp với khả năng đọc đồng hồ từ xa thông qua điều khiển từ xa bằng sợi quang (Model HI-3616) có sẵn dưới dạng tùy chọn. HI-3604 tìm thấy các ứng dụng trong nghiên cứu và nghiên cứu lĩnh vực môi trường, nơi cần có kiến ​​thức về cường độ của trường tần số công suất. Nó được thiết kế để cung cấp cho các kỹ sư, chuyên gia vệ sinh công nghiệp và nhân viên y tế và an toàn một công cụ tinh vi để điều tra chính xác môi trường điện tần số công suất.

HI-3604 có hai cảm biến có thể lựa chọn để đo cả điện trường và từ trường. Các khả năng của thiết bị bao gồm ghi dữ liệu, đầu ra dạng sóng, tự động hoàn toàn và Màn hình tinh thể lỏng (LCD) tùy chỉnh với biểu đồ thanh. Tất cả các chức năng lựa chọn và điều khiển được nhập từ một bảng điều khiển màng phía trước. Phát hiện True RMS (bình phương gốc) đảm bảo đo chính xác các dạng sóng phức tạp. Giắc cắm đầu ra dạng sóng cho phép quan sát và đánh giá dạng sóng thực tế được đo. Tính năng ghi dữ liệu ghi lại tới 112 lần đọc trường để xem lại sau bằng các điều khiển bảng điều khiển phía trước. Công nghệ vi xử lý được tích hợp trong HI3604 để cung cấp khả năng thay đổi dải tự động (có thể chọn thay đổi dải bằng tay) và tự động về 0 của thiết bị.

Điện trường được phát hiện bởi một cảm biến dòng dịch chuyển bao gồm hai đĩa dẫn điện tách biệt mỏng được kết nối với nhau bằng điện. Khi nhúng chìm trong điện trường, điện tích phân bố lại giữa hai đĩa song song sao cho điện trường giữa hai đĩa không đổi. Sự phân bố lại điện tích này được phản ánh như một dòng dịch chuyển có thể đo được và sau đó, liên quan đến cường độ điện trường bên ngoài. Loại đầu dò này có đáp ứng tần số phẳng và cho phép đo chính xác các trường có hàm lượng hài đáng kể với năng lượng ở tần số trên tần số cơ bản là 50 hoặc 60 Hz.

Bao quanh các đĩa cảm biến dòng điện dịch chuyển tròn là một cuộn dây bao gồm vài trăm vòng dây đo tốt. Khi đặt trong từ trường xoay chiều, trong cuộn dây xuất hiện dòng điện tỉ lệ thuận với cường độ từ trường đặt vào. Sau đó, cường độ từ trường được xác định bằng cách đo điện áp phát triển trên các cực của cuộn dây. Mặc dù vòng lặp không kết thúc sẽ cung cấp đầu ra tỷ lệ thuận với tần số của từ trường, HI-3604 sử dụng mạch bù điện tử dẫn đến đáp ứng tần số phù hợp bằng phẳng trong dải tần số quan trọng đối với các phép đo tần số nguồn. Tính năng này cho phép HI-3604 được sử dụng trong các môi trường có hàm lượng hài đáng kể và mang lại các phép đo chính xác của các trường kết quả.

Thông số kỹ thuật:

Thang tần số: 30 - 2000 Hz

Hiển thị giá trị đo : giá trị hiệu dụng (RMS)

Lối ra :+ Cho bộ điều khiển từ xa

           + RS-232 truyền dữ liệu bằng cáp quang tơi PC

Thang tần số: 30 - 2000 Hz

Tần số đáp ứng :
±0,5dB  (trong dải 50 - 1000 Hz)
±2,0dB  (trong dải 30 - 2000 Hz)
Thang đo:
Từ trường   : 0,2 mG - 20G
Điện trường: 1 V/m - 200 kV/m
Đo cường độ điện từ trường theo 1 hướng
Bộ nhớ lưu trữ được : 112 số liệu
Hiển thị giá trị đo MilliGauss, Gauss, V/m và kV/m
Lối ra :
Cho bộ điều khiển từ xa
RS-232 truyền dữ liệu bằng cáp quang tới PC hoặc Laptop
Các phụ kiện kèm theo máy gồm có :
 Va ly đựng máy
 Sách hưóng dẫn sử  dụng
