Mô tả sản phẩm máy đo lưu lượng siêu âm kênh mở dạng máng
Thông số cơ bản:
Thông số chi tiết:
| Ống dẫn số | Kiểu | Giá trị chiều rộng họng B (m) |
Tốc độ dòng chảy | Giá trị Parshall | LWH(mm) | Tốc độ dòng chảy (m³ / h) | Mức chất lỏng (m) | ||
| Giá trị C | Giá trị N | tối thiểu | Tối đa | tối thiểu | Tối đa | ||||
| 1 | Size nhỏ | 0,025 | 0,0604 | 1,55 | 635×267×265 | 0,324 | 19:44 | 0,015 | 0,21 |
| 2 | Size nhỏ | 0,051 | 0,1207 | 1,55 | 773×314×305 | 0,648 | 47,52 | 0,015 | 0,24 |
| 3 | Size nhỏ | 0,076 | 0,1771 | 1,55 | 914×359×517 | 2,772 | 115,56 | 0,03 | 0,33 |
| 4 | Size nhỏ | 0,152 | 0,3812 | 1,58 | 1525×500×730 | 5,4 | 399,6 | 0,03 | 0,45 |
| 5 | Size nhỏ | 0,228 | 0,5354 | 1,53 | 1630×675×890 | 9 | 903.6 | 0,03 | 0,6 |
| 6 | Tiêu chuẩn | 0,25 | 0,561 | 1.513 | 2845×980×1060 | 10.8 | 900 | 0,03 | 0,6 |
| 7 | Tiêu chuẩn | 0,3 | 0,679 | 1.521 | 2870×940×1200 | 12.6 | 1440 | 0,03 | 0,75 |
| số 8 | Tiêu chuẩn | 0,45 | 1.038 | 1.537 | 2945×1120×1200 | 16.2 | 2268 | 0,03 | 0,75 |
| 9 | Tiêu chuẩn | 0,6 | 1.403 | 1.548 | 3020×1300×1200 | 12,5 | 3060 | 0,05 | 0,75 |
| 10 | Tiêu chuẩn | 0,75 | 1.772 | 1.557 | 3095×1480×1200 | 25 | 3960 | 0,06 | 0,75 |

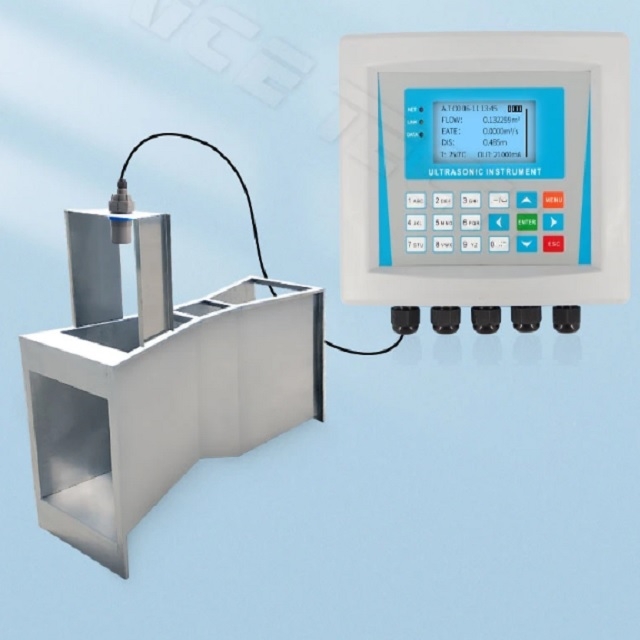

Máy đo lưu lượng kế siêu âm Chanel mở bao gồm Cảm biến mức siêu âm và Bộ tích hợp lưu lượng
Vật liệu vỏ nhựa kỹ thuật ABS sử dụng cho tưới tiêu trang trại, Đo lường công nghiệp, Đo lường thủy lực và Công nghiệp bảo vệ môi trường, v.v.
Màn hình LCD, Bảng điều khiển 18 bit, Đầu ra 4-20mA, IO,
Lắp đặt ren vít RS485 G1/2,
Lắp đặt ren vít cấp độ an toàn IP65 M60x2, Cấp độ an toàn IP68
Giơi thiệu sản phẩm
1. 1 Lời nói đầu
Máy này là một thiết bị thông minh công nghiệp đa năng, có thể nhập trực tiếp tín hiệu siêu âm đầu dò hoặc công nghiệp nói chung (4-20mA, 0-20mA, 1-5V, 0-5V, v.v.) và chức năng đầu vào cổng nối tiếp RS485 (tùy chọn).
Thiết bị này sử dụng bo mạch PCB đa lớp chất lượng hàng đầu, với cấu trúc phần cứng nhỏ gọn và bố cục hợp lý.
Sản phẩm này sử dụng menu thao tác 18 phím, hỗ trợ đầu ra 4-20mA cách ly, hỗ trợ giao tiếp HART, tích hợp
GPRS, GPS, 4G và truyền dữ liệu không dây khác, bộ lưu trữ 500.000 tích hợp, hỗ trợ xuất bộ nhớ USB và có thể được bổ sung theo nhu cầu của khách hàng Mô-đun này thực hiện các chức năng khác. Nhạc cụ này có chức năng mạnh mẽ và tích hợp chức năng của bộ tổng lưu lượng kênh mở, có thể được sử dụng làm máy đo lưu lượng kênh mở.
1.2 Đặc điểm của lưu lượng kế kênh hở siêu âm
(1) Đo mức chất lỏng không tiếp xúc bằng siêu âm hoàn toàn không ảnh hưởng đến tốc độ dòng chảy. Mức chất lỏng chính xác đo lường là một máy đo mức chất lỏng lý tưởng.
(2) Đầu dò có mức tiêu thụ điện năng thấp, lắp đặt đơn giản và định vị dễ dàng. Nó được sử dụng rộng rãi trong sông, nước cung cấp, nhà máy, đường ống thoát nước thải đô thị và các lĩnh vực liên quan khác.
(3) Lưu lượng kế kênh hở dễ vận hành và phù hợp với nhiều loại đập đo nước, bao gồm đập hình tam giác vuông góc có thành mỏng, đập hình chữ nhật, rãnh Parshall, v.v.
(4) Lưu lượng kế kênh mở có chức năng ghi lưu lượng kế lịch sử, có thể ghi lại dữ liệu lưu lượng trong quá khứ 60 giờ, 30 ngày, 12 tháng và 10 năm. Cơ thể có một bộ lưu trữ tích hợp 500.000.
(5) Chức năng điều khiển thiết bị toàn diện, đầu ra tín hiệu rơle bốn chiều, dễ dàng kết nối với các bộ truyền động thông thường (động cơ, báo động, v.v.).
(6) Theo yêu cầu của điều kiện làm việc, đầu dò có thể chọn các mẫu đặc biệt như IP68, chống ăn mòn, chống cháy nổ, vùng mù nhỏ có độ chính xác cao, tiêu thụ điện năng cực thấp, phạm vi rộng và khác mô hình đặc biệt.
(7) Giao diện hiển thị tiếng Trung, thao tác 18 phím. Các tùy chọn menu dễ hiểu hơn giúp nhận ra dễ dàng hơn giao tiếp người-máy.
(8) Mô-đun giao tiếp từ xa tích hợp, các giao thức liên lạc khác nhau có thể được tùy chỉnh (tùy chỉnh khi đặt hàng).

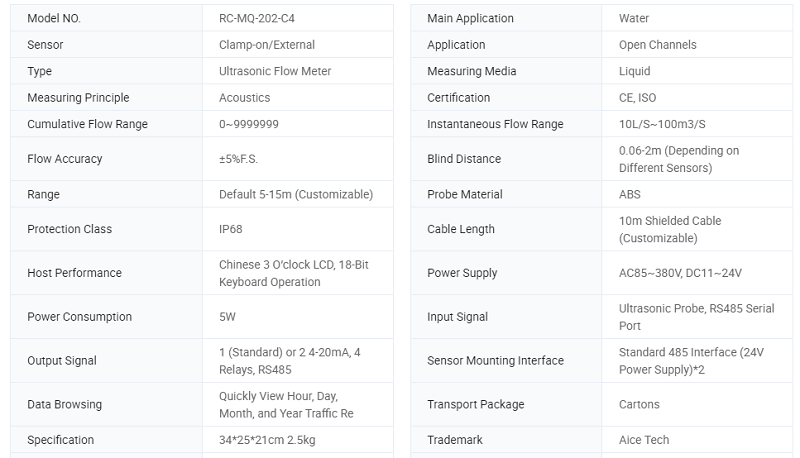

Các thông số kỹ thuật
(1) Phạm vi luồng tích lũy: 0-9999999 (xóa về 0 khi đầy đủ 8 chữ số và thời gian tích lũy thêm 1 và đơn vị lưu lượng dựa trên cài đặt)
(2) Phạm vi lưu lượng tức thời: 10L/S~100m3/s (được xác định bởi loại và thông số kỹ thuật của đập đo nước)
(3) Độ chính xác của dòng chảy: 5%
(4) Các chỉ số hoạt động của đầu dò siêu âm (hiệu suất của máy đo mức):
+ Vùng mù: 0,06--2m (khác nhau tùy theo cảm biến)
+ Phạm vi đo: 1, 2, 5, 8, 10, 12, 15, 20, 25, 30, 35, 40m
+ Phạm vi tiêu chuẩn là 2m (loại vùng mù nhỏ có độ chính xác cao tùy chọn hoặc loại phạm vi lớn hơn)
+ Chất liệu ABS, cấp bảo vệ IP65, cáp được bảo vệ 10m (có thể tùy chỉnh độ dài bất kỳ)
(5) Các chỉ số hiệu suất máy chủ:
Trung Quốc 3 LCD
Thao tác bàn phím 18 bit
Cấp độ bảo vệ IP65
Giao diện điện M16 * 1.5
(6) Nguồn điện AC85-380V hoặc DC11-24V, công suất tiêu thụ 5W
(7) Tín hiệu đầu vào (chọn khi đặt hàng):
Đầu dò siêu âm, cổng nối tiếp RS485
(8) Tín hiệu đầu ra:
Một hoặc hai 4-20mA (tiêu chuẩn 4-20mA), bốn rơle, giao tiếp RS485, giao tiếp HART (tùy chọn khi đặt hàng)
(9) Giao diện cài đặt cảm biến: giao diện 485 tiêu chuẩn
(10) Môi trường làm việc: nhiệt độ bình thường, áp suất bình thường
(11) Duyệt dữ liệu: Xem nhanh các bản ghi lưu lượng giờ, ngày, tháng, năm
(12) Chức năng tùy chọn: hỗ trợ xuất dữ liệu đĩa U, hỗ trợ truyền không dây (tùy chọn khi đặt hàng)
Ứng dụng của lưu lượng kế kênh mở
- Lưu lượng kế kênh hở hỗ trợ tính toán lưu lượng của 3 loại máng đo nước kênh hở: đập hình tam giác vuông, đập thành mỏng hình chữ nhật và máng Parshall. Dòng chảy có thể được tích lũy theo ví dụ: các điều kiện đã đặt, đặt mực nước thấp tích lũy=0,05 và mực nước cao tích lũy=1, điều đó có nghĩa là việc tích lũy dòng chảy được thực hiện khi mực nước lớn hơn 0,5 và nhỏ hơn 1. Khi
- Rãnh Parshall tiêu chuẩn được chọn, phạm vi đầu hiệu quả của loại rãnh tương ứng sẽ được tự động nạp vào. Tính toán lưu lượng của máy này dựa trên các tiêu chuẩn liên quan của "JJG (Bảo tồn nước) 004-2015
- Đồng hồ đo lưu lượng máng đập kênh mở".
- Khi lựa chọn loại đập, máng đo nước cần xét đến kích thước dòng chảy trong kênh, mô hình dòng chảy của nước trong kênh và liệu nó có thể tạo thành dòng chảy tự do hay không. Khi lưu lượng nhỏ hơn 40L/S, nên chọn đập hình tam giác vuông góc. Nếu nó lớn hơn 40L/S, bể Parshall nên nói chung là được sử dụng. Nếu lưu lượng lớn hơn 40L/S và mực nước trong kênh giảm nhiều, đập hình chữ nhật có thể được chọn.
- Điều kiện cho phép thì tốt nhất nên chọn slot Parshall. Mối quan hệ mực nước – dòng chảy của máng Parshall được hiệu chỉnh bằng thử nghiệm và yêu cầu đối với kênh ngược dòng đi vào máng tương đối yếu. Nước
- Mối quan hệ mực nước của đập hình tam giác và đập hình chữ nhật được rút ra từ tính toán lý thuyết và nó là dễ gây thêm lỗi do bỏ qua một số điều kiện sử dụng.
- Đập đo nước có thể được làm bằng FRP. Miệng đập hình tam giác và đập hình chữ nhật có kích thước chủ yếu, và quá trình xử lý phải chính xác. Bề mặt đối diện với nguồn nước vào phải nhẵn. Các kích thước bên trong của
- Rãnh Parshall phải chính xác và bề mặt bên trong phải nhẵn. Phần cổ họng là kích thước quan trọng, vì vậy nó nên chính xác hơn.
