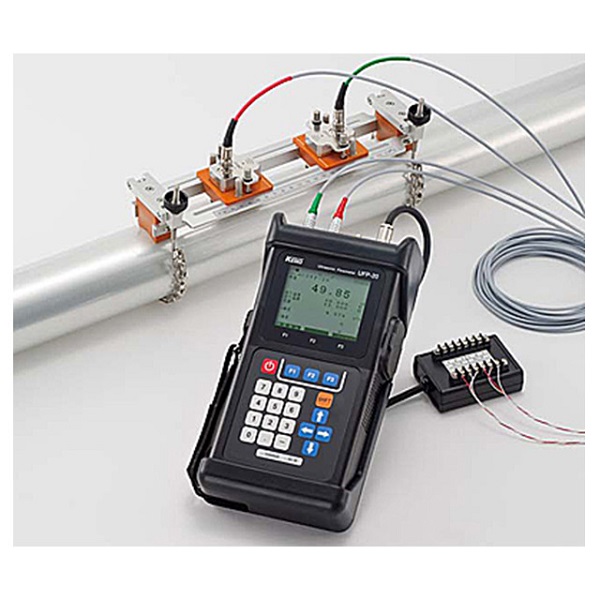

MÁY ĐO LƯU LƯỢNG BẰNG SÓNG SIÊU ÂM CẦM TAY TOKYO-KEIKI UFP-20

- Đo đạc:

+ Chất lỏng áp dụng: Chất lỏng đồng nhất và dẫn âm (nước, nước thải, nước biển công nghiệp, nước tinh khiết, dầu, dung dịch nước ethylene glycol, v.v.)

+ Phạm vi: Quy đổi về tốc độ dòng chảy: -30 m/s đến+ 30 m/s

+ Phương pháp: Phương pháp chênh lệch thời gian truyền xung siêu âm

- Tình trạng đường ống và dòng chảy

+ Đường kính: DN13mm ~ DN5000mm

+ Chất liệu: Các vật liệu cho phép truyền sóng siêu âm ổn định như thép, inox, đúc, đúc dẻo, PVC, PE, FRPM,..

+ Độ đục: 10000 mg/L trở xuống

+ Điều kiện dòng chảy: Cần có cấu hình dòng chảy đối xứng được phát triển đầy đủ và xoay.

- Đầu dò nhỏ: DN 13～50mm; -20∼120°C

- Đầu dò trung bình: DN 65∼500mm; -20∼120°C

- Đầu dò cỡ lớn: DN 300∼5000mm; -20～80°C

- Độ chính xác đo của số đọc:

+ DN 13mm ~ 90mm: ± 2,0% (Vận tốc ≧ 1m/s); ± 0,02 m/s (Vận tốc <1m/s)

+ DN 100mm ~ 250mm: ± 0,75% (Vận tốc ≧ 1m/s); ±0,0075m/s (Vận tốc <1m/s)

+ DN 300mm~5000mm: ±0.5% (Vận tốc ≧1m/s); ± 0,005 m/s (Vận tốc <1m/s)

- Ngõ ra Analog: 1 cổng; 4-20 mA Điện trở tải cho phép 550 ΩMax

- Chức năng:

+ Máy đo độ dày: Bao gồm chức năng đo độ dày (Phạm vi; 1~100mm / Độ chính xác; +/-0,1mm hoặc +/-1,5%RD lớn hơn)

+ Đo đa đường

Đường 2: Bộ phận chính của đồng hồ đo lưu lượng được trang bị đầu nối cho cáp đầu dò theo tiêu chuẩn. Đầu dò, thiết bị cố định, cáp nối dài cho từng đường dẫn cần thiết.

2 kênh: Bộ phận chính của đồng hồ đo lưu lượng được trang bị đầu nối cho cáp đầu dò theo tiêu chuẩn. Bộ chuyển đổi, thiết bị cố định, cáp mở rộng cho từng đường dẫn được yêu cầu.

- Nguồn điện: DC 10~ 30 V (Bộ chuyển đổi AC áp dụng cho AC 90~ 264 V47~ 63 Hz)

- Pin bên trong: Tối đa 8 giờ. / Sạc nhanh 4 giờ

- Kết cấu thiết bị chính: Cấp bảo vệ IP65 (IEC 60529) / NEMA3

- Kích thước: 135(W)x 250(L)x 68(H)mm

- Khối lượng: Xấp xỉ. 1,4kg (bao gồm pin
