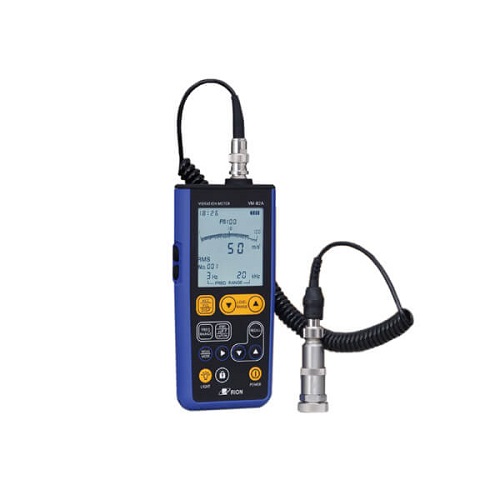

MÁY ĐO ĐỘ RUNG CẦM TAY RION VM-82A

THÔNG SỐ KỸ THUẬT CHÍNH MÁY ĐO ĐỘ RUNG CẦM TAY RION VM-82A

- Dải đo (với cảm biến gia tốc PV-57A cung cấp kèm theo máy):
+ Gia tốc rung: 0,02 đến 200 m/s2 EQ PEAK 1 Hz đến 5 kHz
+ Vận tốc rung: 0,3 đến 1000 mm/s RMS 3 Hz đến 1 kHz/ 0,1 đến 1000 mm/s RMS 10 Hz đến 1 kHz
+ Độ dịch chuyển rung: 0,02 đến 100 mm EQ PEAK 3 Hz đến 500 Hz/ 0,001 đến 100 mm EQ PEAK 10 Hz đến 500 Hz
- Dải tần đo:
+ Gia tốc: 3 Hz đến 1 kHz, 3 Hz đến 5 kHz, 1 Hz đến 100 Hz, 3 Hz đến 20 kHz
+ Vận tốc: 10 Hz đến 1 kHz, 3 Hz đến 1 kHz
+ Độ dịch chuyển: 10 Hz đến 500 Hz, 3 Hz đến 500 Hz
- Đặc điểm hiển thị:
+ Vận tốc: EQ PEAK, RMS
+ Gia tốc: RMS, EQ PEAK
+ Độ rời rạc: EQ PEAK, EQp-p, RMS,
- Phụ kiện đi kèm: Máy chính VM-82A, Cảm biến rung PV-57I, VP-53S, pin IEC LR6 (cỡ AA) x 4, Hộp đựng, Hướng dẫn sử dụng.

CHI TIẾT MÁY ĐO ĐỘ RUNG CẦM TAY RION VM-82A

— Dải tần Rion VM-82A
Gia tốc: 3 Hz đến 1 kHz, 3 Hz đến 5 kHz, 1 Hz đến 100 Hz, 3 Hz đến 20 kHz
Vận tốc: 10 Hz đến 1 kHz, 3 Hz đến 1 kHz
Độ dịch chuyển: 10 Hz đến 500 Hz, 3 Hz đến 500 Hz
Các giá trị biểu thị phạm vi đo được đến mức suy giảm khoảng 10% so với phản hồi phẳng, do hoạt động của bộ lọc thông cao hoặc bộ lọc thông thấp. Các đặc tính điện đối với vận tốc từ 10 Hz đến 1 kHz tuân thủ các yêu cầu về dải tần của JIS B 0907 “Rung động cơ học của máy quay và máy chuyển động tịnh tiến – Yêu cầu đối với thiết bị đo mức độ nghiêm trọng rung”.

- Đo phạm vi toàn thang đo
Đối với gia tốc kế và gia tốc kế PV-57I có độ nhạy: 1,0 đến 9,9 mV/(m/s2)
Gia tốc: 1, 10, 100, 1 000 m/s2
Vận tốc: 10, 100, 1 000 mm/s
Độ dịch chuyển: 0,1, 1, 10, 100 mm
Khi độ nhạy của gia tốc kế là 0,1 đến 0,99 mV/(m/s2), phạm vi sẽ tăng theo hệ số 10. Khi độ nhạy của gia tốc kế là 10 đến 99 mV/(m/s2), phạm vi sẽ giảm theo hệ số 1/ 10

— Thông số kỹ thuật chỉ định Rion VM-82A
Tăng tốc: RMS, EQ ĐỈNH
Vận tốc: RMS, EQ ĐỈNH
Shift:RMS, EQ PEAK, EQ pp
EQ ĐỈNH= RMS x √2 EQ p-p = EQ ĐỈNH × 2

- Màn hình LCD (LCD phân đoạn đơn sắc)
Hiển thị giá trị đo: Phạm vi hiển thị 001 đến 128. Giá trị trung bình của 20 giá trị được lấy mẫu trên 100 ms được hiển thị, cập nhật cứ sau 2 giây
Hiển thị biểu đồ thanh: Tỷ lệ log, tỷ lệ đầy đủ từ 1 đến 100%
Đặc điểm chỉ định: RMS, EQ PEAK, EQ pp
Chỉ báo quá tải: “OVER” hiển thị trên màn hình và màu màn hình chuyển sang màu đỏ
Chỉ báo chế độ đo: Gia tốc, Vận tốc, Độ dịch chuyển. Chỉ báo địa chỉ bộ nhớ: 000 đến 999 (1 000 dữ liệu)
Chỉ báo trạng thái pin: hiển thị 4 đoạn
Chỉ báo thời gian: Năm, tháng, ngày, giờ, phút
Độ nhạy gia tốc: 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99 mV/(m/s2)

— Bộ nhớ dữ liệu: Có thể lưu trữ tới 1000 dữ liệu (000 đến 999)
— Điều chỉnh mức tăng: Chọn độ nhạy tăng tốc để đặt mức tăng phù hợp
— Phạm vi cài đặt: 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99 mV / (m / s2)(pC / (m / s2), khi sử dụng VP-40/42)
— Đầu ra Rion VM-82A
• Đầu ra AC

Toàn thang đo 1 V
Trở kháng đầu ra 600

• Đầu ra DC

Toàn thang đo 1 V
Trở kháng đầu ra 600

• Điện áp đầu ra và độ chính xác hiển thị (đặc tính điện)

Gia tốc: Toàn thang đo ±2 % (80 Hz)
Vận tốc: Toàn thang đo ±3 % (80 Hz)
Dịch chuyển: Toàn thang đo ±5 % (80 Hz)

• Độ chính xác tổng thể (kết hợp với PV-57I)

Gia tốc: Toàn thang đo ±5 % (80 Hz)
Vận tốc: Toàn thang đo ±8 % (80 Hz)
Dịch chuyển: Toàn thang đo ±10 % (80 Hz)

— Giao diện Rion VM-82A
USB: Để xuất dữ liệu và điều khiển thiết bị từ xa, việc nhập dữ liệu vào máy tính cần có phần mềm chuyển dữ liệu chuyên dụng

– Điều kiện môi trường vận hành
Gia tốc kế: −20°C đến +70°C, tối đa. 90% RH Thiết bị chính: tối đa 10°C đến +50°C 90% RH

- Yêu cầu về năng lượng
4 pin IEC R6 (cỡ AA), bộ đổi nguồn AC (NC-98E, tùy chọn)

- Dòng điện tiêu thụ: 65 mA
- Tuổi thọ pin (sử dụng liên tục)
Pin kiềm: Khoảng. 24 giờ (nhiệt độ phòng, đèn nền TẮT, chức năng đầu ra và giao tiếp TẮT)
Pin niken-hydrua (en XX ®): Khoảng. 32 giờ (nhiệt độ phòng, đèn nền TẮT, chức năng đầu ra và giao tiếp TẮT)

— Kích thước / Trọng lượng
Khoảng. 171,5 (H) x 74 (W) x 25,5 (S) mm / Xấp xỉ. 270 g (bao gồm pin)

— Bao gồm bộ Rion VM-82A hoàn chỉnh
Thân máy VM-82A, Cảm biến gia tốc PV-57I, Cáp kết nối cảm biến gia tốc VP-51KI, Đầu gắn nam châm VP-53S, Pin IEC R6P, Hộp đựng, Giấy chứng nhận xuất xứ – CO (bản gốc), Giấy chứng nhận chất lượng – CQ (bản sao y bản chính)
