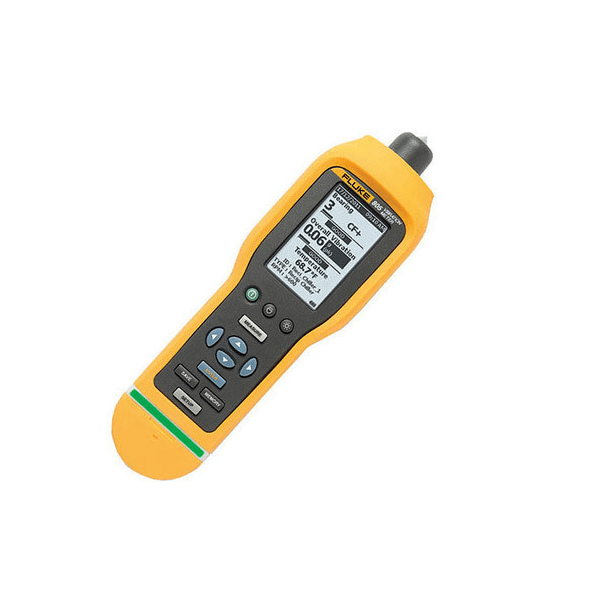

MÁY ĐO ĐỘ RUNG FLUKE 805

MÁY ĐO ĐỘ RUNG FLUKE 805

Hãng sản xuất: Fluke – Mỹ

Model: 805

Bảo hành: 12 tháng

TỔNG QUAN SẢN PHẨM MÁY ĐO ĐỘ RUNG FLUKE 805

Phương pháp chính xác, tin cậy, có thể lặp lại để kiểm tra vòng bi và độ rung tổng thể.

Đưa ra các quyết định bảo trì một cách tự tin. Fluke 805 Vibration Meter - Máy đo độ rung Fluke 805 là thiết bị kiểm tra độ rung đáng tin cậy nhất dành cho những đội bảo trì cơ khí cần số đo lặp lại và chính xác của độ rung tổng thể và tình trạng vòng bi.

Điều gì khiến 805 trở thành lựa chọn tốt nhất?

Một máy đo đầy đủ – không phải một chiếc bút – đo độ rung tổng thể cũng như các chỉ số cụ thể như tình trạng vòng bi và nhiệt độ nhằm mang lại kết quả hoàn chỉnh hơn.

Đầu cảm biến đo kết hợp độ rung và lực giúp bù tác động từ người dùng (lực hoặc góc cầm) để đạt được số đo chính xác, lặp lại được.

Thang đo bốn mức độ và bộ xử lý tích hợp tính toán tình trạng vòng bi và độ rung tổng thể sử dụng thông báo dễ đọc dễ hiểu (Tốt, Đạt, Không đạt, Không chấp nhận được).

Độ nhạy cảm biến có thể đọc dải tần số rộng (10 đến 1.000 Hz và 4.000 đến 20.000 Hz) thường gặp trên hầu hết các loại bộ phận và máy móc.

Giao diện người dùng đơn giản sẽ giảm thiểu thông tin đầu vào từ người dùng chỉ còn tốc độ quay RPM và loại thiết bị.

THÔNG SỐ KỸ THUẬT MÁY ĐO ĐỘ RUNG FLUKE 805

- Dải tần số thấp: 10 Hz đến 1,000 Hz

- Dải tần số cao: 4,000 Hz đến 20,000 Hz

- Đánh giá mức độ trầm trọng: Tốt, đạt yêu cầu, không đạt yêu cầu, không được chấp nhận

- Giời hạn rung: 50 g peak (100 g peak-peak)

- Tỷ lệ tín hiệu tiếng ồn: 80 dB

- Tỷ lệ lấy mẫu:

- Tần số thấp: 20,000 Hz

-  Tần số cao: 80,000 Hz

- Độ nhạy:100 mV g ± 10%

- Giải đo: 0.01 g đến 50 g

- Độ phân giải: 0.01 g

- Độ chính xác: tại 100 Hz ± 5% của giá trị đo

- Đơn vị biên độ:

- Gia tốc: g, m/sec²

- Vận tốc: in/sec, mm/sec

- Độ dịch chuyển: mils, mm

- Đo nhiệt độ bằng hồng ngoại

- Giải đo: -20 °C to 200 °C /±2 °C

- Giao tiếp: USB 2.0

- Bộ nhớ: lên đến 3,500

- Cấp bảo vệ: IP54

- Giới hạn độ rung: 500g peak

- Thử rơi: độ cao 1m

- Pin: AA (2)Lithium / tuổi thọ 250 phép đo

- Kích thước: 24.1 cm x 7.1 cm x 5.8 cm

- Trọng lượng: 0.40 kg

- Phụ kiện: cáp USB, hộp đựng, dây đeo, HDSD, CD-ROM tài liệu, 2 pin

TÍNH NĂNG CHÍNH MÁY ĐO ĐỘ RUNG FLUKE 805

Thiết kế cảm biến tiên tiến giúp giảm thiểu các biến đổi giá trị đo do góc cầm thiết bị hoặc áp suất tiếp xúc gây ra

Chất lượng dữ liệu đo ổn định tại cả dải tần số thấp và dải tần số cao

Thang đo bốn mức cho biết mức độ nghiêm trọng của vấn đề về độ rung tổng thể và tình trạng vòng bi

Dữ liệu xuất được qua USB

Vẽ đồ thị xu hướng bằng Microsoft® Excel với mẫu sẵn có

Đo độ rung tổng thể (10 Hz đến 1.000 Hz) để biết biên độ, vận tốc, gia tốc rung cho nhiều loại máy móc

Hệ số đỉnh+ (Crest Factor+) đánh giá tình trạng vòng bi một cách đáng tin cậy bằng cách đo trực tiếp bằng đầu cảm biến từ 4.000 Hz đến 20.000 Hz

Hệ thống đèn báo màu (xanh, đỏ) và thông tin trên màn hình cho biết lực cần dùng để đo

Đo nhiệt độ bằng cảm biến nhiệt độ hồng ngoại để tăng khả năng chẩn đoán

Bộ nhớ trong lưu giữ tới 3.500 giá trị đo

Đầu ra âm thanh để nghe âm vòng bi trực tiếp

Gia tốc kế ngoài hỗ trợ đo ở các vị trí khó tiếp cận

Đèn pin để xem các vị trí đo trong khu vực tối

Màn hình lớn có độ phân giải cao để dễ dàng điều khiển và quan sát

Sử dụng 805 để kiểm tra các loại máy sau:

Bộ làm lạnh - Chiller (giữ lạnh)

Quạt

Truyền động tháp làm lạnh

Bơm ly tâm

Máy bơm kiểu dung tích

Máy nén khí

Máy thổi

Hộp số chung (vòng bi loại lăn)

Máy công cụ (động cơ, hộp số, trục quay, v.v...)

Hệ số đỉnh+ (Crest Factor+) là gì

Crest Factor+ là thuật toán (công nghệ) độc quyền mới giúp loại bỏ nhầm lẫn khi đánh giá vòng bi. Hệ số đỉnh (Crest Factor) gốc được các chuyên gia phân tích độ rung sử dụng để nhận biết các lỗi vòng bi. Hệ số đỉnh là tỷ số của giá trị đỉnh/giá trị RMS của tín hiệu rung trong 1 khoảng thời gian.

Giới hạn chính của thuật toán Hệ số đỉnh gốc là hệ số này không tăng theo tuyến tính khi vòng bi xuống cấp nên khó xác định độ nghiêm trọng của các vấn đề cơ khí. Trên thực tế, Hệ số đỉnh có thể giảm khi vòng bi hỏng hóc nặng do giá trị RMS lớn.

Để khắc phục hạn chế này, Fluke sử dụng thuật toán độc quyền gọi là Hệ số đỉnh+ (CF+). Dải giá trị CF+ từ 1 đến 16. Khi tình trạng vòng bi xấu đi, giá trị CF+ tăng lên, đảm bảo người dùng có thể dễ dàng nhận biết được mức độ nghiêm trọng của vấn đề Để làm mọi thứ còn đơn giản hơn nữa, Fluke cũng đã bổ sung thang đo với bốn mức độ nghiêm trọng có khả năng xác định tình trạng vòng bi là Tốt, Đạt, Không Đạt hoặc Không chấp nhận được. (Good, Satisfactory, Unsatisfactory or Unacceptable)

Xuất dữ liệu và vẽ đồ thị xu hướng với 805

Vẽ đường xu hướng hoặc các giá trị đo rung lặp lại lưu trong một bảng theo thời gian là phương pháp tốt nhất để theo dõi tình trạng máy móc. Với 805, bạn có thể dễ dàng:

Xuất kết quả của bạn sang Excel thông qua kết nối USB

Xem xu hướng số đo bằng mẫu Microsoft® Excel có sẵn và vẽ đồ thị

So sánh số đo độ rung tổng thể với Tiêu chuẩn ISO (10816-1, 10816-3, 10816-7)
